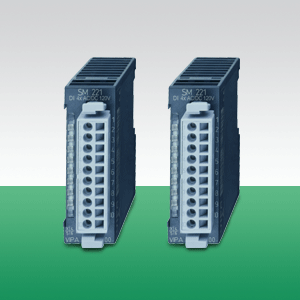

SM 221, 4DI, AC/DC 90...230V

Изделие: 221-1FD00


Краткое описание:
4 канала 90...230 В пост. и перем. тока, поканальная изоляция
Производитель: VIPA
Вес: 0.1 кг.
Розничная цена: 45103 ₸
БЫСТРЫЙ ЗАКАЗ

4 канала 90...230 В пост. и перем. тока, поканальная изоляция

200V: Дискретные сигнальные модули

Модули дискретного ввода-вывода служат для подключения к системе управления датчиков и исполнительных устройств и обеспечивают сопряжение системы управления с уровнем процесса. Модули дискретного ввода получают двоичные сигналы управления от датчиков и преобразуют их во внутренние сигналы системы.

Модули дискретного вывода осуществляют обратное преобразование внутренних данных системы системы в электрические сигналы для управления исполнительными устройствами. Доступны модули с числом каналов от 4 до 32.

Характеристики

  • Большой набор модулей для сигналов различного уровня
  • Компактная конструкция
  • Гальваническая изоляция от системной шины
  • Светодиодные индикаторы состояния
  • Фронтальные соединители с пружинными клеммами и маркировочные этикетки в комплекте поставки
  • Монтаж на 35 мм DIN-рейку
  • Срок гарантии 2 года

Order no.

221-1FD00

Type SM 221

General information

Note -
Features 4 inputs
AC/DC 90...230 V
Isolation per channel

Current consumption/power loss

Current consumption from backplane bus 40 mA
Power loss 2 W

Technical data digital inputs

Number of inputs 4
Cable length, shielded 1000 m
Cable length, unshielded 600 m
Rated load voltage -
Current consumption from load voltage L+ (without load) -
Rated value AC/DC 90...230 V
Input voltage for signal "0" AC/DC 0...35 V
Input voltage for signal "1" AC/DC 90...230 V
Input voltage hysteresis -
Frequency range 50...60 Hz
Input resistance 136 kΩ
Input current for signal "1" -
Connection of Two-Wire-BEROs possible -
Max. permissible BERO quiescent current -
Input delay of "0" to "1" 25 ms
Input delay of "1" to "0" 25 ms
Number of simultaneously utilizable inputs horizontal configuration 4
Number of simultaneously utilizable inputs vertical configuration 4
Input characteristic curve -
Initial data size 4 Bit

Status information, alarms, diagnostics

Status display green LED per channel
Interrupts no
Process alarm no
Diagnostic interrupt no
Diagnostic functions no
Diagnostics information read-out none
Supply voltage display none
Group error display none
Channel error display none

Isolation

Between channels
Between channels of groups to 1
Between channels and backplane bus
Insulation tested with DC 500 V

Datasizes

Input bytes 1
Output bytes 0
Parameter bytes 0
Diagnostic bytes 0

Housing

Material PPE / PA 6.6
Mounting Profile rail 35 mm

Mechanical data

Dimensions (WxHxD) 25.4 mm x 76 mm x 88 mm
Weight 90 g

Environmental conditions

Operating temperature 0 °C to 60 °C
Storage temperature -25 °C to 70 °C

Certifications

UL508 certification yes

Order no.

Name/Description

221-1BF00

SM 221 - Digital input
8 inputs
 [Datasheet]
 [Manual]

221-1BF10

SM 221 - Digital input
8 inputs,
Delay time 0.2 ms
 [Datasheet]
 [Manual]

221-1BF21

SM 221 - Digital input
8 alarm inputs
Delay time 0.2 ms
 [Datasheet]
 [Manual]

221-1BF30

SM 221 - Digital input ECO
8 inputs
 [Datasheet]
 [Manual]

221-1BF50

SM 221 - Digital input
8 inputs
Active low input
 [Datasheet]
 [Manual]

221-1BH00

SM 221 - Digital input
16 inputs
LED status display on the conversion module UB4x
 [Datasheet]
 [Manual]

221-1BH10

SM 221 - Digital input
16 inputs
 [Datasheet]
 [Manual]

221-1BH20

SM 221 - Digital input
16 inputs
2 inputs are configurable as counter
LED status display
 [Datasheet]
 [Manual]

221-1BH30

SM 221 - Digital input ECO
16 inputs
 [Datasheet]
 [Manual]

221-1BH50

SM 221 - Digital input
16 inputs
Active low input
LED status display on conversion module UB4x
 [Datasheet]
 [Manual]

221-1BH51

SM 221 - Digital input
16 inputs
Active low input
 [Datasheet]
 [Manual]

221-1FD00

SM 221 - Digital input
4 inputs
AC/DC 90...230 V
Isolation per channel
 [Datasheet]
 [Manual]

221-1FF20

SM 221 - Digital input
8 inputs
AC/DC 60...230 V
 [Datasheet]
 [Manual]

221-1FF30

SM 221 - Digital input
8 inputs
AC/DC 24...48 V
 [Datasheet]
 [Manual]

221-1FF40

SM 221 - Digital input
8 inputs
AC 230 V
Hysteresis
 [Datasheet]
 [Manual]

221-1FF50

SM 221 - Digital input
8 inputs
AC 180...265 V
 [Datasheet]
 [Manual]

221-2BL10

SM 221 - Digital input
32 inputs
 [Datasheet]
 [Manual]

222-1BF00

SM 222 - Digital output
8 outputs
Output current 1A
 [Datasheet]
 [Manual]

222-1BF10

SM 222 - Digital output
8 outputs
Output current 2 A
 [Datasheet]
 [Manual]

222-1BF20

SM 222 - Digital output
8 outputs
Isolation in 4 groups per 2 outputs
Output current 2 A
 [Datasheet]
 [Manual]

222-1BF30

SM 222 - Digital output ECO
8 outputs
Output current 0.5 A
 [Datasheet]
 [Manual]

222-1BF50

SM 222 - Digital output␍
8 Low-Side outputs
Output current 0.5 A
 [Datasheet]
 [Manual]

222-1BH00

SM 222 - Digital output␍
16 outputs
Output current 0.5 A
LED status display on conversion module UB4x
 [Datasheet]
 [Manual]

222-1BH10

SM 222 - Digital output␍
16 outputs
Output current 1 A
 [Datasheet]
 [Manual]

222-1BH20

SM 222 - Digital output␍
16 outputs
Output current 2 A
 [Datasheet]
 [Manual]

222-1BH30

SM 222 - Digital output ECO␍
16 outputs
Output current 0.5 A
 [Datasheet]
 [Manual]

222-1BH50

SM 222 - Digital output␍
16 Low-Side outputs
Output current 0.5 A
 [Datasheet]
 [Manual]

222-1BH51

SM 222 - Digital output␍
16 Low-Side outputs
Output current 0.5A
 [Datasheet]
 [Manual]

222-1DB00

SM 222 - Digital output␍
2 outputs
AC 100...240 V
Output current 2 A
Software dimmer for resistive, inductive or capacitive load
Frequency range 47...63 Hz
 [Datasheet]
 [Manual]

222-1FD10

SM 222 - Digital output␍
4 isolated solid-state outputs
AC 230 V/ DC 400 V
Output current 0.5 A
 [Datasheet]
 [Manual]

222-1FF00

SM 222 - Digital output␍
8 solide-state outputs
AC 230 V/ DC 400 V
Output current 0.5 A
 [Datasheet]
 [Manual]

222-1HD10

SM 222 - Digital output␍
4 isolated relay outputs
AC 230 V/ DC 30 V
Output current 5 A
 [Datasheet]
 [Manual]

222-1HD20

SM 222 - Digital output␍
4 isolated relay outputs
AC 230 V/ DC 30 V
Output current 16 A
 [Datasheet]
 [Manual]

222-1HF00

SM 222 - Digital output␍
8 relay outputs
AC 230 V/ DC 30 V
Output current 5 A
 [Datasheet]
 [Manual]

222-2BL10

SM 222 - Digital output␍
32 outputs
Output current 1 A
 [Datasheet]
 [Manual]

223-1BF00

SM 223 - Digital in-/output␍
8 channels (as input or output)
Output current 1 A
Diagnostics function
 [Datasheet]
 [Manual]

223-2BL10

SM 223 - Digital in-/output␍
16 inputs/ 16 outputs
DC 24 V
Output current 1 A
 [Datasheet]
 [Manual]

KS221-1BH00

SM 221 Set - Digital input
16 inputs
LED status display on conversion module UB48
 [Datasheet]
 [Manual]

KS222-1BH00

SM 222 Set - Digital output
16 outputs
LED status display on conversion module UB48
Output current 0.5 A
 [Datasheet]
 [Manual]

KSD221-1BH00

SM 221 Set - Digital input
16 inputs
LED status display on conversion module UB48D
 [Datasheet]
 [Manual]

KSD222-1BH00

SM 222 Set - Digital output
16 outputs
LED status display on conversion module UB48D
Output current 0.5 A
 [Datasheet]
 [Manual]
